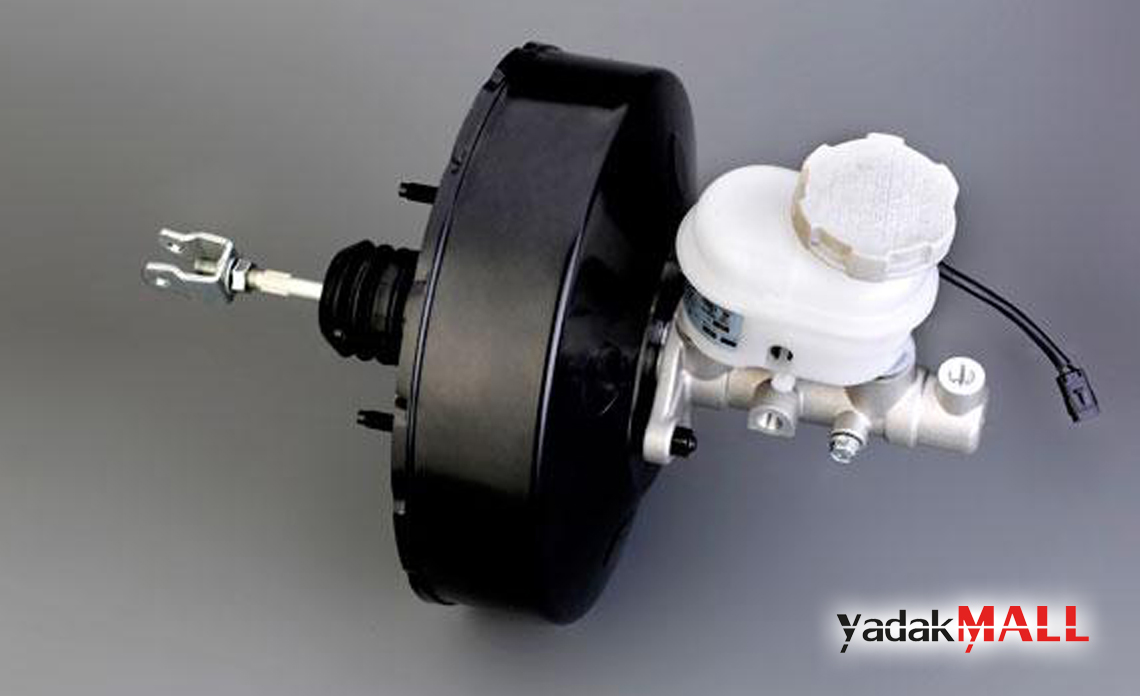

به نقل از ” یدک مال ” بوستر ترمز یکی از اجزای سیستم ترمز است. البته این قطعه تنها در سیستم ترمز‌های دیسکی به کار می‌رود و در ترمز‌های کاسه‌ای (طبلی) شاهد آن نیستیم. بوستر ترمز یا بوستر خلاء در ظاهر یک قوطی فلزی سیاه‌رنگ است که پشت موتور و سمت راننده قرار می‌گیرد. محل نصب آن به شکلی است که با باز کردن در کاپوت به راحتی دیده میشود. اساس کار این قطعه تقویت نیروی وارده از سوی راننده در سیستم ترمز است. در واقع استفاده از آن، کمک می‌کند تا عملکرد سریع، به موقع و محکم ترمز‌ها کمتر نیاز به فشار زیاد پای راننده داشته باشد.بوستر به کمک خلاء ایجاد شده توسط موتور، نیروی وارد شده از سوی پدال را چند برابر کرده و به سیلندر اصلی ترمز منتقل می‌کند. به بیان دیگر، هدف از طراحی بوستر، اعمال بیشترین نیروی ترمز با کمترین فشار بر پدال آن و در نتیجه ترمزگیری نرمتر و راحت‌تر است. همچنین بوستر موجب میشود که ترمز هنگام خاموش بودن خودرو عمل نکرده و پدال آن سفت باشد
اجزای بوستر ترمز
بوستر در ظاهر به شکل یک قوطی فلزی مشکی رنگ است اما این قوطی درون خود اجزایی را جای می‌دهد که به انجام وظیفه‌ی بوستر در کنار یکدیگر می‌پردازند. این اجزا عبارتند از
- بدنه: فلزی است و دارای دو محفظه‌ی مجزا به نام‌های محفظه‌ی فشار ثابت و محفظه‌ی فشار متغیر.
- سوپاپ هوشمند: سوپاپ کنترل نیز نامیده میشود و بین محفظه‌های بدنه قرار دارد.
- دیافراگم: از جنس لاستیک ساخته میشود.
- سوپاپ یک‌طرفه: با فضای بیرون بدنه در ارتباط است و سوپاپ هوا نیز نامیده میشود.
- میله رابط: فنر برگشت دهنده و پیستون بوستر روی آن سوار می‌شوند
- فنر بوستر: وظیفه‌ی برگشت دادن پیستون را بر عهده دارد.
- پیستون بوستر: ایجاد فشار ناشی از هوای ورودی بر دیافراگم توسط پیستون صورت می‌گیرد.
وظیفه بوستر ترمز
اگر تا به حال کاپوت ماشین خود را باز کرده باشید، احتمالاً بوستر خلاء را دیده اید. قوطی گرد سیاه رنگی که در پشت موتور و معمولاً طرف راننده قرار گرفته است. درگذشته، وقتی بیشتر خودرو ها ترمز طبلی داشتند نیازی به بوستر ترمز نبود ترمز های طبلی به طور طبیعی بخشی از نیروی مورد نیاز خود را فراهم می کنند، اما از آنجایی که امروزه بیشتر خودرو ها ترمز دیسکی دارند(حداقل در چرخ های جلو) بوستر ترمز اهمیت بیشتری دارد.
بوستر ترمز خلا وسیله ای برای کمک به توقف در سیستم ترمز اتومبیل است. بوستر یک قوطی فلزی شامل یک دیافراگم و سوپاپ هوشمند است. این وسیله موجب می شود تا با کمترین فشار روی پدال، سیستم ترمز عمل کند.
انواع بوستر ترمز خودرو
۱- بوستر مستقیم : در بوستر مستقیم فشار پای راننده ابتدا به بوستر و بعد به پمپ ترمز انتقال پیدا می کند. در بوستر مستقیم بوستر بین پدال و پمپ قرار می گیرد این دستگاه که سیلندر اصلی ان در سمت سیلندر خلا قرار گرفته است از طریق سوپاپی یک طرفه با دریچه ورودی سیلندرخلا ارتباط داده شده است ارتباط ان با قسمت دیگر سیلندر خلا هنگامی که ترمز اعمال نشده باشد از طریق دهانه سیلندر خلا انجام می شود. در هنگام اعمال ترمز اهرم جلوبر از داخل مجموعه سوپاپ کنترل بطرف جلو حرکت می کند ابتدا داخل دهانه خلا بسته میشود و سپس راه ورود هوای بیرون باز می شود هوا از این راه به عقب سیلندر خلا وارد می شود.
۲- بوستر غیر مستقیم : اما در بوستر غیر مستقیم فشار پای راننده ابتدا به پمپ و سپس به وسیله روغن به بوستر انتقال پیدا می کند هدف از طراحی بوستر کاهش فشار پای راننده به پدال ترمز بوده و در نهایت اسایش و راحتی کنترل خودرو می باشد. نیروی وارد آمده به پدال، ابتدا به پمپ ترمز منتقل شده و از آنجا به وسیله‌ی روغن ترمز به بوستر ارسال میشود. استفاده از این دو نوع پیستون، که در نحوه و نتیجه‌ی فعالیت شبیه به هم هستند رواج بیشتری در خودرو سازی دارد. اما نوع دیگری از پیستون است که کمتر مورد استفاده قرار می‌گیرد.
۳- بوستر دو پیستونه : نوع دیگری از بوستر نیز وجود دارد که در خودروهای پیشرفته‌تر و با سقف سرعت بالاتر برای ترمز‌گیری‌های موثرتر مورد استفاده قرار می‌گیرد. این بوستر‌ها که به بوستر‌های دو پیستونه یا چند محفظه معروفند، قدرت بالا و در عین حال ابعاد کوچکتری دارند. بوستر چند محفظه معمولا دارای دو محفظه‌ی فشار ثابت و دو محفظه‌ی فشار متغیر است که توسط دو پیستون و دو دیافراگم از هم جدا می‌شوند. با توجه به اینکه ابعاد بوستر بزرگتر نمی‌شود و تنها فضاها تقسیم می‌شوند، بوستر فضای بهتری برای اعمال فشار لازم در اختیار دارد. البته ارکان و نحوه‌ی عملکرد بوستر دو پیستونه تفاوتی با نوع ساده‌تر آن ندارد و تنها تعدد محفظه‌ها و پیستون‌هافشار حاصله را افزایش می‌دهد و در نتیجه‌ی عملکرد آن موثرتر میشود.
علائم خرابی بوستر ترمز
وقتی سیستم ترمز ماشین درست عمل نمی کند، باید به خرابی بوستر شک کرد. شکستگی فنرها، پارگی دیافراگم، نشتی خلا و خرابی سوپاپ داخلی بوستر، همگی روی عملکرد سیستم ترمز تاثیر دارند.
